Болт откидной м16х200 в Саратове

Болт откидной м16х200 применяют там, где крепеж должен не только стягивать детали, но также работать в узле с поворотом или быстрым отводом прижимного элемента. Такой метиз востребован в промышленной оснастке, станочных приспособлениях, зажимных механизмах, крышках, люках, кронштейнах, технологических узлах с периодическим открыванием.

Компания Ферус принимает заявки на откидные болты с учетом резьбы, длины, исполнения, покрытия, стандарта, объёма партии. При подборе специалисты уточняют, нужен ли стандартный крепеж или позиция под чертёж, требуется ли совместимость с гайкой, шайбой, вилкой, осью, ответной деталью. Это снижает риск ошибки при закупке, особенно если болт входит в сборочный комплект или заменяет ранее установленный элемент.

Откидной болт отличается от обычного шестигранного крепежа конструкцией головки. Вместо стандартной шляпки используется проушина или специальная головная часть, через которую болт соединяется с осью, пальцем либо другим шарнирным элементом. Благодаря этому резьбовая часть может откидываться, занимать рабочее положение для затяжки, затем освобождать доступ к узлу без полного демонтажа всей сборки.

Обозначение М16х200 показывает два ключевых признака: метрическую резьбу М16 и длину 200 мм. Точные геометрические данные, длина резьбового участка, форма головки, класс прочности, материал, покрытие зависят от выбранного стандарта, технических условий или чертежа. Поэтому при заказе важно сверять не только диаметр и длину, но также конструктивное исполнение.

Конструкция откидного болта

Откидной болт состоит из резьбового стержня и головки с отверстием либо проушиной. Резьбовая часть служит для соединения с гайкой или резьбовой ответной деталью. Головная часть обеспечивает шарнирное крепление, за счет которого болт может поворачиваться вокруг оси.

Для типоразмера М16 характерна метрическая резьба с номинальным диаметром 16 мм. Длина 200 мм позволяет использовать болт в узлах, где требуется заметный вылет стержня, проход через несколько деталей, работа с прижимными планками или регулировочный запас. При этом фактическая рабочая длина зависит от глубины посадки, толщины соединяемых элементов, выбранной гайки, шайбы, высоты зажимной детали.

Откидные болты могут изготавливаться по стандартам, техническим условиям или чертежам. Для таких метизов применяют обозначения по ГОСТ 3033-79, DIN 444, а также по проектной документации, если конструкция отличается от стандартной. Стандарт необходимо уточнять при оформлении заявки, поскольку разные исполнения могут отличаться формой головки, длиной резьбы, диаметром отверстия под ось.

Материал подбирают под нагрузку, среду применения, требования к коррозионной стойкости. В коммерческих заявках чаще указывают углеродистую или легированную сталь, класс прочности, защитное покрытие, нержавеющее исполнение при необходимости.

Основные параметры для подбора

Болт откидной М16х200 нельзя выбирать только по двум размерам из обозначения. В сборочном узле важны посадка головки, диаметр отверстия под палец, длина резьбы, шаг резьбы, прочностное исполнение, покрытие. Если одна из характеристик не совпадает, крепеж может не войти в проушину, не обеспечить требуемый ход или не совместиться с гайкой.

В заявках для закупки часто встречается краткое обозначение: «Болт откидной М16х200». Для первичного подбора этого достаточно, но для точной поставки лучше добавить стандарт, материал, класс прочности, покрытие, количество, требования к документам. При замене крепежа с действующего оборудования полезно передать чертёж, фотографию с размерами или образец, если это допустимо по процедурам заказчика.

Таблица помогает быстро подготовить запрос без лишних уточнений на следующих этапах. Если часть данных неизвестна, специалисты Ферус могут помочь сформировать спецификацию по назначению, посадочным размерам, предполагаемой нагрузке, среде работы.

Исполнения, стандарты и материалы

Головка может иметь разные конструктивные формы, поэтому один типоразмер не всегда заменяет другой без проверки. В шарнирном узле значение имеют отверстие под палец, толщина проушины, расстояние от оси отверстия до резьбовой части, общая длина стержня.

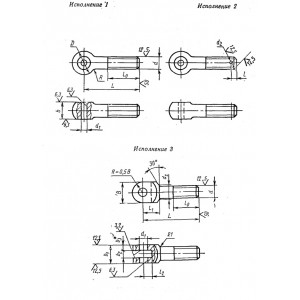

ГОСТ 3033-79 относится к откидным болтам и задает конструктивные размеры для стандартизованных исполнений. DIN 444 также применяется для болтов с шарнирной головкой. При закупке импортного оборудования или его ремонта часто требуется сопоставить обозначение по DIN с российским стандартом либо подобрать аналог по фактическим размерам.

Стальные откидные болты применяют в большинстве промышленных резьбовых соединений. При повышенных требованиях к стойкости поверхности рассматривают защитные покрытия. Если узел работает во влажной среде, рядом с химически активными веществами или в зоне санитарных требований, может потребоваться нержавеющее исполнение. Конкретная марка стали согласуется по техническому заданию, чертежу или стандарту.

Класс прочности не следует выбирать произвольно. Слишком слабый крепеж может не выдержать расчетную нагрузку, а избыточно прочное исполнение не всегда оправдано по условиям работы узла.

Где применяют болт откидной М16х200

Откидной болт М16х200 используют в узлах, где требуется быстро открыть, откинуть или освободить прижимную часть без полного выкручивания крепежа. Такая схема удобна для крышек, зажимов, фиксаторов, прижимных планок, технологических приспособлений. После ослабления гайки болт выводится из паза или поворачивается на оси, что ускоряет доступ к обслуживаемой зоне.

В промышленном оборудовании такой крепеж встречается в станочных приспособлениях, сварочных кондукторах, литейной оснастке, пресс-формах, транспортных устройствах, ремонтных площадках. Типоразмер М16 выбирают для более нагруженных узлов по сравнению с малыми диаметрами, но окончательная пригодность зависит от расчета, схемы крепления, материала сопрягаемых деталей.

В строительных и монтажных конструкциях откидной крепеж может использоваться в технологических элементах, временных фиксаторах, обслуживаемых ограждениях, дверцах, люках. В таких случаях важны не только механические параметры, но также защита от коррозии, удобство доступа к гайке, безопасность при открывании. Если крепеж установлен на улице, покрытие нужно подбирать с учетом влажности, температуры, агрессивности среды.

В машиностроении откидной болт ценят за сочетание резьбовой затяжки и шарнирного движения. Обычный болт требует полного извлечения из отверстия, тогда как откидная конструкция остается закрепленной на оси. Это снижает вероятность потери крепежа при обслуживании, упрощает повторное закрытие узла, ускоряет регламентные операции.

Чем откидной болт отличается от обычного крепежа

Обычные болты с шестигранной головкой рассчитаны на жесткую фиксацию через отверстия или резьбовые гнезда. Их ставят там, где соединение не должно менять положение при обслуживании. Откидной болт М16х200 нужен для узлов, где крепеж должен поворачиваться относительно опоры.

Главное отличие - головка с отверстием под ось. Она не служит только опорой для инструмента, а участвует в шарнирной схеме. Нагрузка передается через проушину, ось, резьбовую часть, гайку, прижимную деталь. Поэтому при подборе нужно проверить не только резьбу М16 и длину 200 мм, но также геометрию головки.

Второе отличие связано с монтажом. Откидной болт часто работает вместе с прорезью, пазом, вилкой, прижимной планкой. После ослабления гайки он может выйти из зацепления без снятия оси. Если вместо него установить стандартный болт, узел потеряет функцию быстрого открывания.

Третье отличие - требования к совместимости. Для обычного крепежа обычно достаточно сверить диаметр, длину, класс прочности, тип головки. Для откидного исполнения дополнительно проверяют отверстие под палец, зазоры, поворотную траекторию, возможность установки шайбы, доступ для затяжки. Эти детали особенно важны при ремонте оборудования, где нет полного комплекта конструкторской документации.

Как выбрать болт откидной М16х200

Подбор начинается с назначения соединения. Если болт удерживает крышку, важна удобная траектория откидывания. Если он работает в прижимном устройстве, проверяют усилие затяжки, опорную площадь, совместимость с гайкой. Если крепеж входит в оснастку, дополнительно оценивают частоту циклов открытия.

Для заявки желательно указать:

• наименование: болт откидной М16х200;
• стандарт или чертёж, если он известен;
• материал, класс прочности, покрытие;
• шаг резьбы, если требуется не стандартное исполнение;
• размер отверстия в головке либо диаметр оси;
• количество, комплектацию, требования к документам;
• условия эксплуатации: помещение, улица, влажная среда, контакт с реагентами, температурные ограничения.

Если покупатель подбирает замену, полезно измерить старый болт по нескольким точкам. Нужно проверить общую длину, длину резьбы, диаметр стержня, отверстие головки, толщину проушины, расстояние от центра отверстия до начала резьбы. Такие данные помогают избежать ситуации, когда резьба подходит, но головка не входит в вилку или болт не дает нужного хода.

При проектной закупке лучше передать спецификацию. В ней фиксируют обозначение крепежа, стандарт, количество, покрытие, требования к упаковке, документы для приемки. Если позиция нестандартная, к заявке прикладывают чертёж с допусками, материалом, термообработкой, требованиями к поверхности. Возможность изготовления или поставки по такому заданию согласуется отдельно.

Ограничения при эксплуатации и монтаже

Шарнирная головка болты рассчитана на работу в определенной схеме крепления. Если узел воспринимает боковые нагрузки, ударные воздействия или постоянную вибрацию, требуется проверка конструкции, типа гайки, способа фиксации от самоотвинчивания.

При монтаже важно обеспечить правильную соосность проушины и ответной детали. Перекос вызывает неравномерное нагружение отверстия, ускоряет износ пальца, может мешать свободному повороту. Резьбовая часть должна входить в гайку на достаточную глубину, а прижимная деталь не должна создавать изгибающий момент выше допустимого для выбранного исполнения.

Покрытие также влияет на эксплуатацию. Оцинкованная поверхность повышает стойкость к коррозии в типовых условиях, но выбор покрытия зависит от среды, температуры, контакта с другими металлами, требований проекта. Нержавеющий крепеж выбирают не только по внешнему виду, а по марке стали и рабочей среде. Эти данные лучше согласовать до закупки.

Даже при одинаковом размере М16х200 разные партии могут отличаться стандартом, прочностью, покрытием, длиной резьбы. Поэтому при повторной закупке рекомендуется сохранять точное обозначение из спецификации или передавать ранее согласованные технические требования.

Заказ, комплектация и поставка

В Ферус можно направить заявку на болт откидной М16х200 как отдельной позицией либо в составе комплекта крепежа. Если для сборки требуются гайки, шайбы, пальцы, шплинты, другие метизы, их лучше указать сразу. Комплектация по спецификации помогает снабжению получить согласованный набор без разрозненных запросов по каждой позиции.

Специалисты уточняют данные, которые влияют на подбор: стандарт, материал, покрытие, количество, документы, требования к упаковке, место получения. Наличие конкретной позиции, сроки поставки, доступные исполнения, условия отгрузки согласуются при оформлении заказа. Если нужна поставка под проект, параметры фиксируются в заявке до выставления счета.

Для небольших партий и сборных заявок логистика может отличаться от условий для крупного заказа. Если крепеж требуется к определенной дате монтажа или ремонта, это следует указать в запросе, чтобы специалисты учли ограничение при согласовании поставки.

Когда стоит обратиться за консультацией

Консультация нужна, если в заявке есть только краткое обозначение без стандарта. Болт откидной М16х200 может выглядеть как простая позиция, но на практике различия в головке или резьбе влияют на монтаж. Специалист уточнит критичные размеры, попросит чертёж или подберет исполнение по назначению.

Обращение также полезно при замене импортного крепежа. Обозначение по DIN, маркировка на старой детали, размеры проушины, шаг резьбы помогают подобрать аналог. Если прямой замены нет, рассматривается ближайшее исполнение после проверки посадочных мест.

Для производственных предприятий важна повторяемость закупок. Если крепеж включен в регулярную спецификацию, желательно закрепить обозначение, материал, покрытие, требования к документам.

Чтобы запросить расчет, достаточно передать наименование, количество, параметры по таблице, адрес или город поставки. Если есть чертёж, спецификация, техническое задание либо фотография старого болта с размерами, их стоит приложить к обращению.
